光學顯微鏡用于質量控制應用，可對新開發的材料、電子設備、金屬和化學制品進行詳細的檢測。我們的光學顯微鏡以模塊化為設計理念 - 您可利用光學和數字成像元件定制您的系統，實現當今高要求顯微鏡學家要求的性能水平。
Evident復式光學顯微鏡已用于從日常檢測到復雜分析的各種應用。我們的光學顯微鏡可與Evident圖像分析軟件配合使用，打造出具有光學性能的成像檢測系統。從基本的圖像采集到圖像處理，再到測量和報告生成，Evident系列產品已經成為光學顯微鏡的標準。

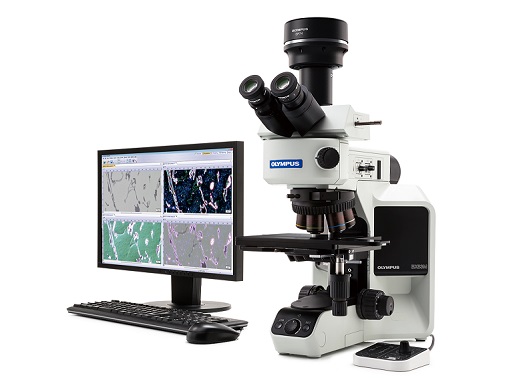

通過改進與PRECiV軟件的集成，BX53M為標準顯微鏡和數字成像用戶提供了從觀察到報告創建的無縫工作流程。
BX3M系列以模塊化為設計理念，為各種材料科學和工業應用提供了多功能性。通過改進與PRECiV軟件的集成，BX53M為標準顯微鏡和數字成像用戶提供了從觀察到報告創建的無縫工作流程。
六種BX53M推薦配置，使您可以靈活選擇所需功能。
借助精心設計且易于使用的控件，BX53M簡化了復雜的顯微鏡檢查任務。用戶無需進行深入培訓即可充分使用顯微鏡功能。BX53M簡單、舒適的操作方式通過較大限度減少人為錯誤而提高了可重復性。
簡易照明燈
直觀的顯微鏡控件
快速找到焦點

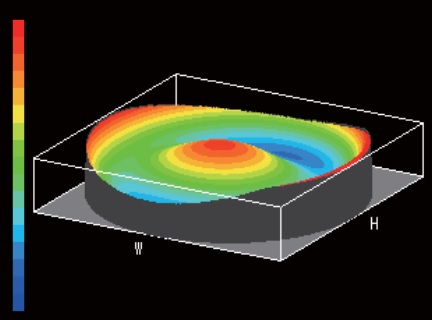

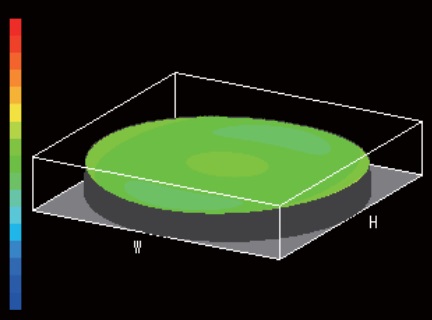

均勻一致的照明
簡便且符合人體工學的操作方式

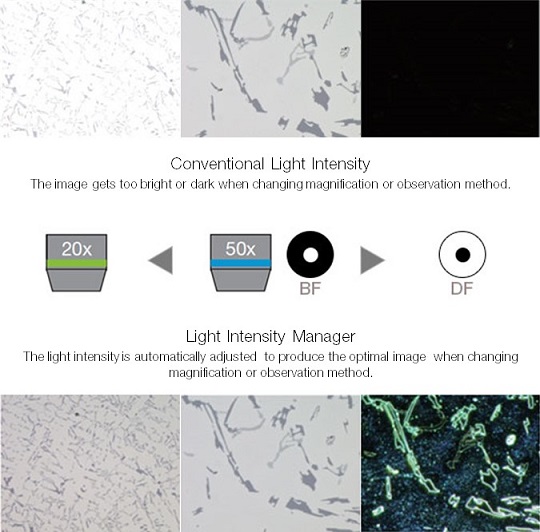

輕松恢復顯微鏡設置
基本測量功能
BX53M保持了傳統顯微鏡檢查的傳統對比方法，如明場、暗場、偏光和微分干涉對比。隨著新材料的開發，使用標準對比法檢測缺陷的許多困難可以通過先進的顯微鏡技術來解決，以實現更準確和可靠的檢測。PRECiV圖像分析軟件中用于圖像采集的新照明技術和選項為用戶評估其樣品和記錄結果提供了更多選擇。
讓不可見變?yōu)榭梢?/p>
構建全對焦圖像
輕松移動全景載物臺
亮區和暗區均可采集
可根據觀察和分析偏好進行調整
適用于各種樣品
奧林巴斯開發高質量光學器件的歷史，打造出了公認的光學質量記錄和提供出色測量準確度的顯微鏡。
出色的光學性能
穩定的色溫和高強度白光LED照明
支持精確測量
無縫拼接
顯微鏡機身
有兩款顯微鏡機身適用于反射光，其中一款還具有透射光功能。提供用于升高照明燈的轉接器，以容納更高的樣品。
| 入門 | 標準 | 高配 | |||||||
| 光學系統 | UIS2光學系統 | ||||||||
| 主要裝置 | 顯微鏡機身 | BX53MRF-S （反射） | BX53MTRF-S （反射/透射） | BX53MRF-S （反射） | BX53MTRF-S （反射/透射） | BX53MRF-S （反射） | BX53MTRF-S （反射/透射） | ||
| 焦點 |
沖程：25mm 每一圈的精細沖程：100μm 最小刻度：1μm 帶上限位器，粗手柄扭矩調整 | ||||||||
| 最大標本高度 |
反射：65mm（不帶墊片），105mm（帶BX3M-ARMAD） 反射/透射：35mm（不帶墊片），75mm（帶BX3M-ARMAD） | ||||||||
| 觀察鏡筒 | 寬視野（F.N.22） | U-TR30-2-2 倒置：三目鏡筒 | |||||||
| 照明 |
反射光 透射光 | BX3M-KMA-S 白光LED燈、BF/DIC/POL/MIX FS、AS（帶定心機械裝置）、BF/DF聯鎖 | BX3M-RLAS-S 編碼，白光LED燈、BF/DF/DIC/POL/MIX FS、AS（帶定心機械裝置）、BF/DF聯鎖 | ||||||
| － | BX3M-LEDT 白光LED燈 Abbe//長工作距離聚光鏡 | － | BX3M-LEDT 白光LED燈 Abbe//長工作距離聚光鏡 | － | BX3M-LEDT 白光LED燈 Abbe//長工作距離聚光鏡 | ||||
| 物鏡轉盤 | U-5RE-2 用于BF：五元件 | U-D6BDRE 用于BF/DF：六元件 | U-D6BDRES-S 用于BF/DF：六元件，編碼 | ||||||
| 目鏡（F.N.22） | WHN10 WHN10X-H | ||||||||
| MIX觀察 | － | BX3M-CB 控制箱 BX3M-HS 手控開關 U-MIXR-2 MIX滑塊，用于反射光觀察 U-MIXRCBL 用于MIXR的電纜 | |||||||
| 聚光鏡（長工作距離） | － | U-LWCD | － | U-LWCD | － | U-LWCD | |||
| 電源線纜 | UYCP（x1） | UYCP（x2） | |||||||
| 重量 |
反射：約15.8kg（顯微鏡機身7.4kg） 反射/透射：約18.3kg（顯微鏡機身7.6kg） | ||||||||
| 物鏡 | MPLFLN套裝 | MPLFLN5X、10X、20X、50X、100X BF/POL/FL觀察 | － | ||||||
| MPLFLN BD套裝 | － | MPLFLN5XBD、10XBD、BD、50XBD、100XBD BF/DF/DIC/POL/FL觀察 | |||||||
| MPLFLN-BD、LMPLFLN-BD套裝 | － | MPLFLN5XBD、10XBD、LMPLFLN20XBD、50XBD、100XBD BF/DF/DIC/POL/FL觀察 | |||||||
| MPLFLN-BD、MXPLFLN-BD、LMPLFLN-BD套裝 | － | MPLFLN5XBD、10XBD、MXPLFLN20XBD、50XBD、LMPLFLN20XBD、50XBD、100XBD BF/DF/DIC/POL/FL觀察 | |||||||
| 載物臺（X x Y） | 76mm x 52mm套裝 | U-SVRM、U-MSSP 同軸右手柄載物臺/76（X）× 52（Y）mm，帶扭矩調整 | |||||||
| 100mm x 100mm套裝 | U-SIC4R2、U-MSSP4 大號同軸右手柄載物臺/100（X）x 100（Y）mm，Y軸帶鎖定機械裝置 | ||||||||
| 100mm x 100（G）mm套裝 | U-SIC4R2、U-MSSPG 大號同軸右手柄載物臺/100（X）x 100（Y）mm，Y軸帶鎖定機械裝置（玻璃板） | ||||||||
| 150 mm x 100 mm套裝 | U-SIC64、U-SHG、U-SP64 大號同軸右手柄載物臺/150（X）x 100（Y）mm，帶扭矩調整，Y軸帶鎖定機械裝置 | ||||||||
| 150 mm x 100（G）mm套裝 | U-SIC64、U-SHG、U-SPG64 大號同軸右手柄載物臺/150（X）x 100（Y）mm，帶扭矩調整，Y軸帶鎖定機械裝置（玻璃板） | ||||||||
| 選配 | MIX觀察套裝* | BX3M-CB、BX3M-HS、U-MIXR-2、U-MIXRCBL | － | ||||||
| DIC* | U-DICR | ||||||||
| 中間鏡筒 | U-CA、U-EPA2、U-TRU | ||||||||
| 濾光片 | U-25ND6、U-25ND25、U-25LBD、U-25LBA、U-25Y48、U-AN360-3、U-AN360P、U-PO3、U-POTP3、U-25IF550、U-25L42、U-25、U-25FR | ||||||||
| 聚光鏡濾光片 | 43IF550-W45、U-POT | ||||||||
| 載物臺板 | U-WHP64、BH2-WHR43、BH2-WHR54、BH2-WHR65、U-WHP2 | ||||||||
| 樣品托架 | U-HRD-4、U-HLD-4、U-HRDT-4、U-HLDT-4 | ||||||||
| 手柄橡膠 | U-SHG、U-SHGT | ||||||||
*無法與U-5RE-2搭配使用
| 物品 | 顯微鏡機身 | BX53MRF-S、BX53MTRF-S |
| 照明燈 | BX3M-KMA-S、BX3M-RLA-S、BX3M-URAS-S、BX3M-RLAS-S | |
| 物鏡轉盤 | U-D6BDREMC、U-D6BDRES-S、U-D6RE-ESD、U-D5BDREMC-ESD、U-5RES-ESD | |
| 載物臺 | U-SIC4R2、U-MSSP4 |
| 熒光 | 紅外 | 偏光 | |||||
| 光學系統 | UIS2光學系統（無限遠校正） | ||||||
| 主要裝置 | 顯微鏡機身 | BX53MRF-S （反射） | BX53MTRF-S （反射/透射） | BX53MRF-S （反射） | BX53MTRF-S （反射/透射） | ||
| 焦點 |
沖程：25mm 每一圈的精細沖程：100μm 最小刻度：1μm 帶上限位器，粗手柄扭矩調整 | ||||||
| 最大標本高度 |
反射：65mm（不帶墊片），105mm（帶BX3M-ARMAD） 反射/透射：35mm（不帶墊片），75mm（帶BX3M-ARMAD） | ||||||
| 觀察鏡筒 | 寬視野（F.N.22） | U-TR30-2 倒置：三目鏡筒 | U-TR30IR 倒置：IR三目鏡筒 | U-TR30-2 倒置：三目鏡筒 | |||
| 偏光中間附件（U-CPA） | 勃氏透鏡 | － | － | 可對焦 | |||
| 勃氏透鏡視場光闌 | － | － | ?3.4mm直徑（固定） | ||||
| 接合或分離正交偏光和錐光鏡觀察之間的勃氏透鏡切換 | － | － |
滑塊位置 ● 向內 滑塊位置 ○ 向外 | ||||
| 分析儀插槽 | － | － | 帶插槽的可旋轉分析儀（U-AN360P-2） | ||||
| 照明 | 反射光 | FL觀察 | BX3M-URAS-S 編碼通用反射光，4位鏡組轉臺，（標準：U-FWUS、U-FWBS、U-FWGS、U-FBF等），帶FS、AS（帶定心機械裝置），帶快門機械裝置 | － | － | ||
| IR觀察 | － | BX3M-RLA-S 100W鹵素燈，適用于IR、BF/IR、AS（帶定心機械裝置） U-LH100IR（包括12V 10W HAL-L） 100W鹵素燈光源，適用于IR TH4-100 100W電源 TH4-HS 手控開關 U-RMT 延長線 | － | ||||
| 透射光 | POL觀察 | － | － | BX3M-LEDT 白光LED燈 Abbe//長工作距離聚光鏡 | |||
| 物鏡轉盤 | U-D6BDRES-S 用于BF/DF：六元件，編碼 | U-5RE-2 用于BF：五元件 | U-P4RE 四元件，可定心可連接部件 可以使用板轉接器（U-TAD）連接的1/4波長延遲板（U-TAD）、色板（U-TP530）和各種補色器 | ||||
| 目鏡（F.N.22） | WHN10X | ||||||
| WHN10X-H | CROSS-WHN10X | ||||||
| 鏡組 | U-FDF 適用于DF U-FBFL 適用于BF，內置ND濾光片 U-FBF 適用于BF，ND濾光片可分離 U-FWUS 適用于紫外光-FL U-FWBS 適用于藍光-FL U-FWGS 適用于綠光-FL | － | |||||
| 濾光片/偏光鏡/分析儀 | U-25FR 透霧濾光片 | U-BP1100IR/U-BP1200IR 適用于IR的帶通濾光片 | 43IF550-W45 綠色濾光片 | ||||
| U-POIR 適用于IR的反射偏光鏡滑塊 | U-AN360IR 適用于IR的可旋轉分析儀滑塊 | U-AN360P-2 表盤可360°旋轉 可旋轉最小角度0.1° | |||||
| 聚光鏡 | U-LWCD 長工作距離 | － | U-POC-2 消色差透鏡無應力聚光鏡。 可360°旋轉的偏光鏡，搖出式消色差頂面透鏡。 位置“0°”處的鎖定光圈可調節。 NA 0.9（頂面透鏡向內）/NA 0.18（頂面透鏡向外） 孔徑光闌隔板：直徑可調，2mm至21mm | ||||
| 滑塊/補色器 | － | U-TAD 滑塊（板轉接器） | |||||
| U-TP530 色板 U-TP137 1/4波長延遲板 | |||||||
| 電源線纜 | UYCP（x1） | UYCP（x2） | UYCP（x1） | ||||
| 重量 | 反射：約15.8kg（顯微鏡機身7.4kg） | 反射/透射：約18.3kg（顯微鏡機身7.6kg） | 約18.9kg（顯微鏡機身7.4kg） | 約16.2kg（顯微鏡機身7.6kg） | |||
| 反射FL光源 | 光導 | U-LGPS、U-LLGAD、U-LLG150，光導套裝 | － | － | |||
| 汞燈 | U-LH100HGAPO1-7、USH-103OL（x2）、U-RFL-T、U-RCV 汞燈套裝 | － | － | ||||
| 物鏡 | MPLFLN套裝 | MPLFLN5X、10X、20X、50X、100X BF/DIC/POL/FL觀察 | － | － | |||
| MPLFLN BD套裝 | MPLFLN5XBD、10XBD、BD、50XBD、100XBD BF/DF/DIC/POL/FL觀察 | － | － | ||||
| MPLFLN-BD、LMPLFLN-BD套裝 | MPLFLN5XBD、10XBD、LMPLFLN20XBD、50XBD、100XBD BF/DF/DIC/POL/FL觀察 | － | － | ||||
| MPLFLN-BD、MXPLFLN-BD、LMPLFLN-BD套裝 | MPLFLN5XBD、10XBD、MXPLFLN20XBD、50XBD、LMPLFLN20XBD、50XBD、100XBD BF/DF/DIC/POL/FL觀察 | － | － | ||||
| IR套裝 | － | LMPLN5XIR、10XIR、LCPLN20XIR、50XIR、100XIR IR觀察 | － | ||||
| POL套裝 | － | － | UPLFLN4XP、10XP、20XP、40XP POL觀察 | ||||
| 載物臺（X x Y） | 76mm x 52mm套裝 | U-SVRM、U-MSSP 同軸左手柄載物臺/76（X）× 52（Y）mm，帶扭矩調整 | |||||
| 100mm x 100mm套裝 | U-SIC4R2、U-MSSP4 大號同軸左手柄載物臺/100（X）x 100（Y）mm，Y軸帶鎖定機械裝置 | ||||||
| 100mm x 100（G）mm套裝 | U-SIC4R2、U-MSSPG 大號同軸右手柄載物臺/150（X）x 100（Y）mm，Y軸帶鎖定機械裝置（玻璃板） | ||||||
| 150 mm x 100 mm套裝 | U-SIC64、U-SHG、U-SP64 大號同軸右手柄載物臺/150（X）x 100（Y）mm，帶扭矩調整，Y軸帶鎖定機械裝置 | ||||||
| 150 mm x 100（G）mm套裝 | U-SIC64、U-SHG、U-SPG64 大號同軸右手柄載物臺/150（X）x 100（Y）mm，帶扭矩調整，Y軸帶鎖定機械裝置（玻璃板） | ||||||
| POL套裝 | － | U-SRP+U-FMP 偏光可旋轉載物臺 + 機械載物臺 | |||||
| 選配 | MIX觀察套裝* | BX3M-CB、BX3M-HS、U-MIXR-2、U-MIXRCBL | |||||
| DIC* | U-DICR | ||||||
| 中間鏡筒 | U-CA、U-EPA2、U-TRU | ||||||
| 濾光片 | U-25ND6、U-25ND25、U-25LBD、U-25LBA、U-25Y48、U-AN360-3、U-AN360P、U-PO3、U-POTP3、U-25IF550、U-25L42、U-25、U-25FR | ||||||
| 聚光鏡濾光片 | 43IF550-W45、U-POT | ||||||
| 載物臺板 | U-WHP64、BH2-WHR43、BH2-WHR54、BH2-WHR65、U-WHP2 | ||||||
| 樣品托架 | U-HRD-4、U-HLD-4、U-HRDT-4、U-HLDT-4 | ||||||
| 手柄橡膠 | U-SHG、U-SHGT | ||||||
*無法與U-5RE-2搭配使用
