ECLIPSE Ni-E是尼康的旗艦型正置顯微鏡，具有優異的光學性能和高系統擴展性。與高性能物鏡相結合，能夠以高分辨率精確地展現樣本的細微結構。其采用可同時安裝多個熒光附件的分層結構，具有極大的靈活性，可根據需要自由組合各種配件使用。<br>全電動 Ni-E 機型能夠?qū)崿F(xiàn)自動觀察，可滿足照相機和共聚焦系統等設備控制與顯微鏡控制相關聯的研究的需求，并支持廣泛的生物科學研究。
全電動機型
靈活的系統擴展性，滿足多樣化的需求

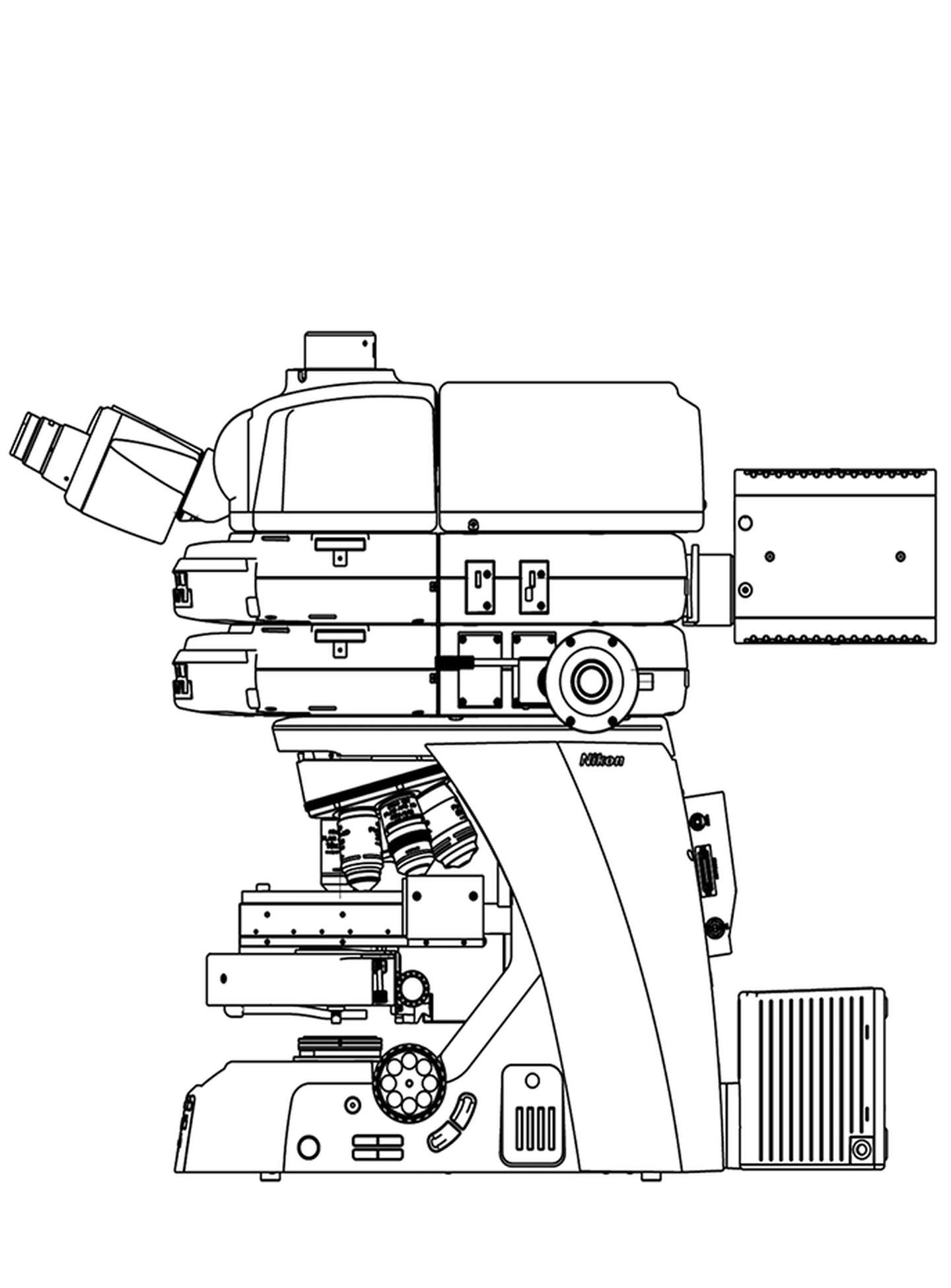

能夠安裝多條光路的分層結構
尼康的分層結構可以在一臺顯微鏡上同時安裝兩條光路。該結構支持上下雙層安裝和獨立控制激發光濾塊轉盤和發射光濾塊轉盤，可以支持各種應用。
 |
| Ni-E（物鏡轉換器調焦型）配置電動落射熒光照明器、電動聚光鏡和電動可調傾角式四目鏡筒 |
可以針對應用修改調焦機制
Ni-E 的調焦機制可選擇載物臺調焦或物鏡轉換器調焦。物鏡轉換器調焦支持載物臺固定的實驗，滿足活體成像的需求。
 |  |

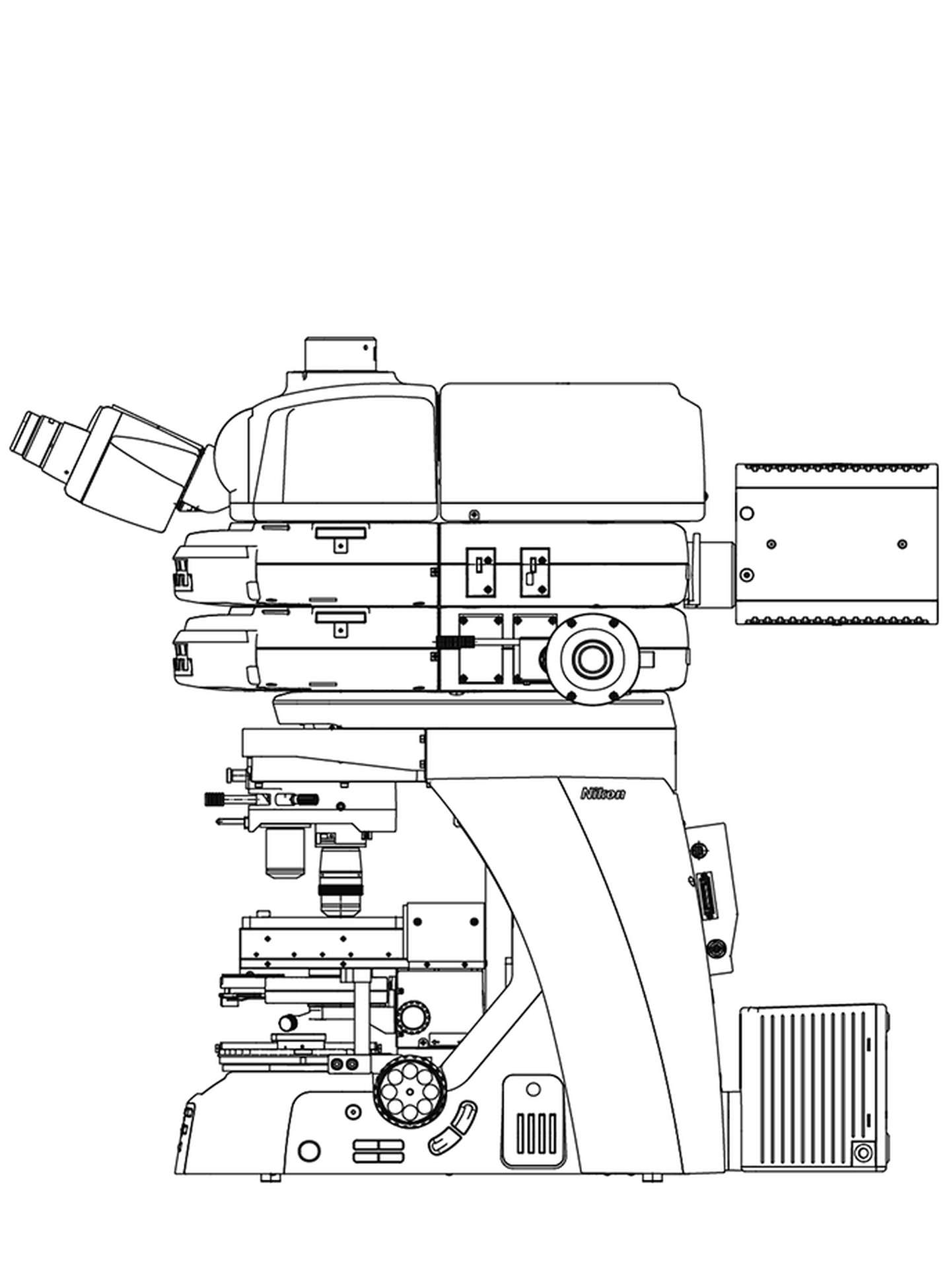

| Ni-E載物臺調焦式 | Ni-E物鏡轉換器調焦式 |
高速電動配件
通過自動亮度調節保持不變的觀察姿態

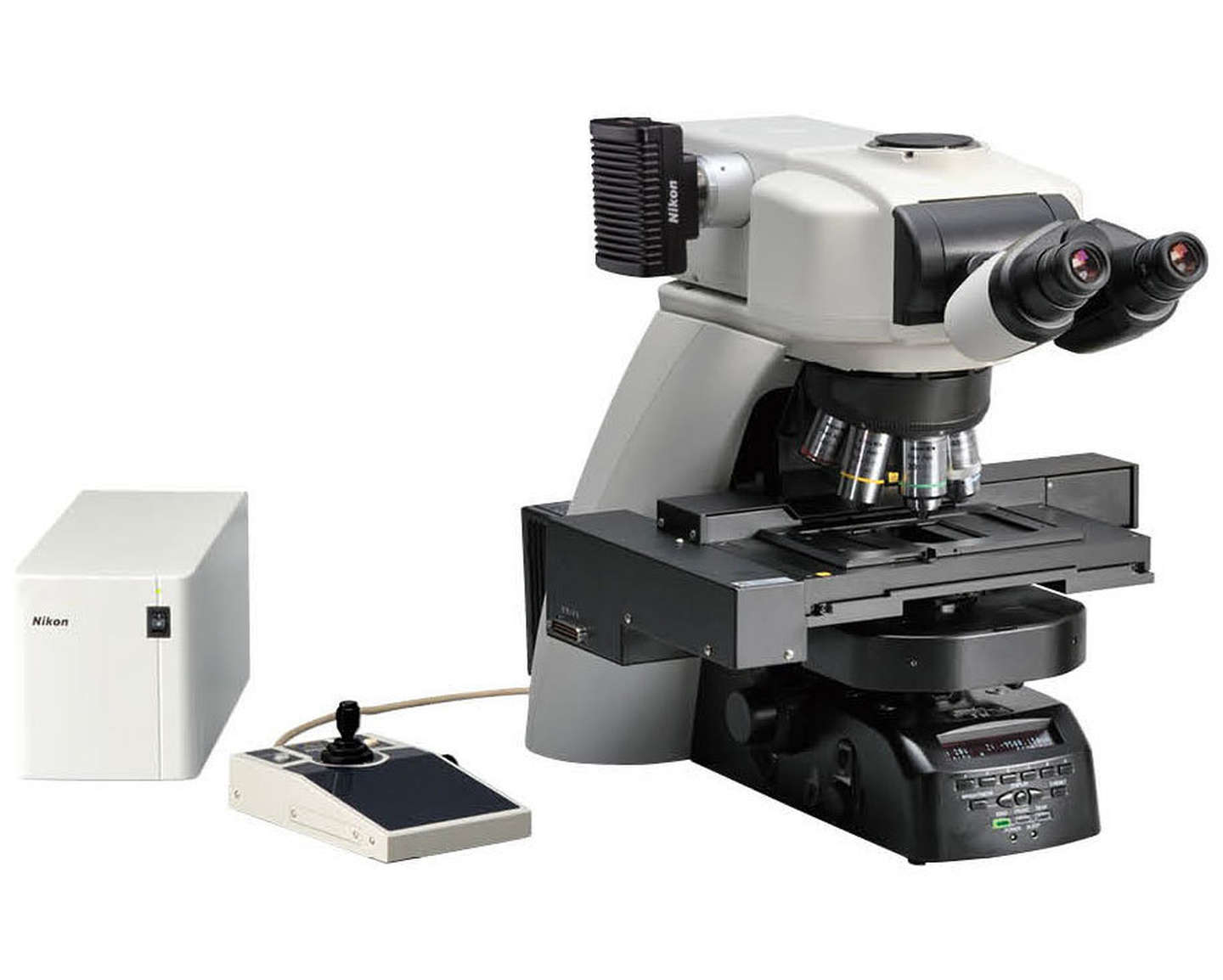

全電動 Ni-E 機型可以根據應用需要與各種電動配件定制組合使用，包括電動 XY 載物臺和電動 DSC 變焦端口。手動 Ni-L/Ni-U 機型也可以配備電動配件使用，如電動物鏡轉換器、電動落射熒光濾光塊轉盤和電動光閘。
 |  |  |  |

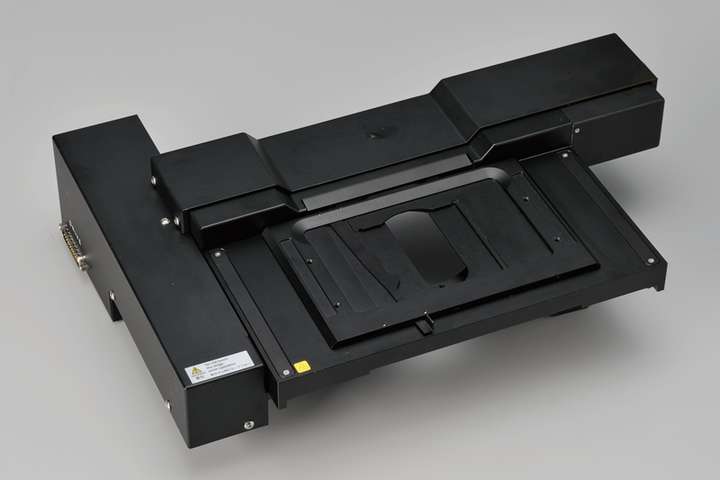

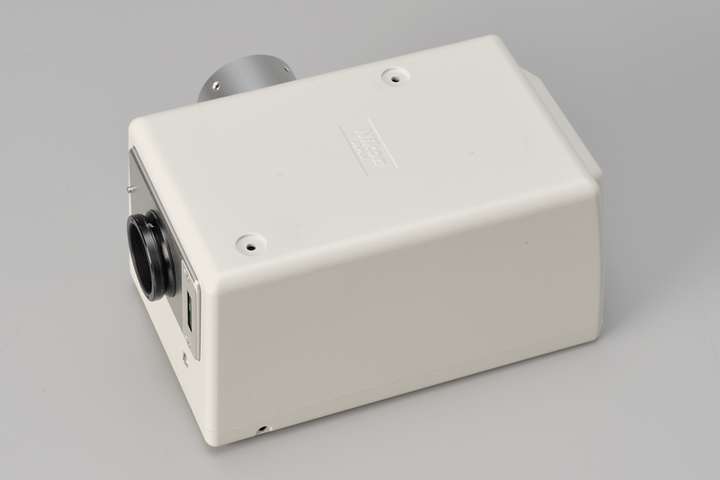

| 電動 XY 載物臺 | 電動 DSC 變焦端口 | 電動落射熒光濾光塊轉盤 | 電動六孔 DIC 物鏡轉換器 |
支持多種觀察方法
Ni-E配件可根據功能進行組合，用戶可以選擇所需裝置，將這些裝置自由組合，從而使系統配置精簡而高效。

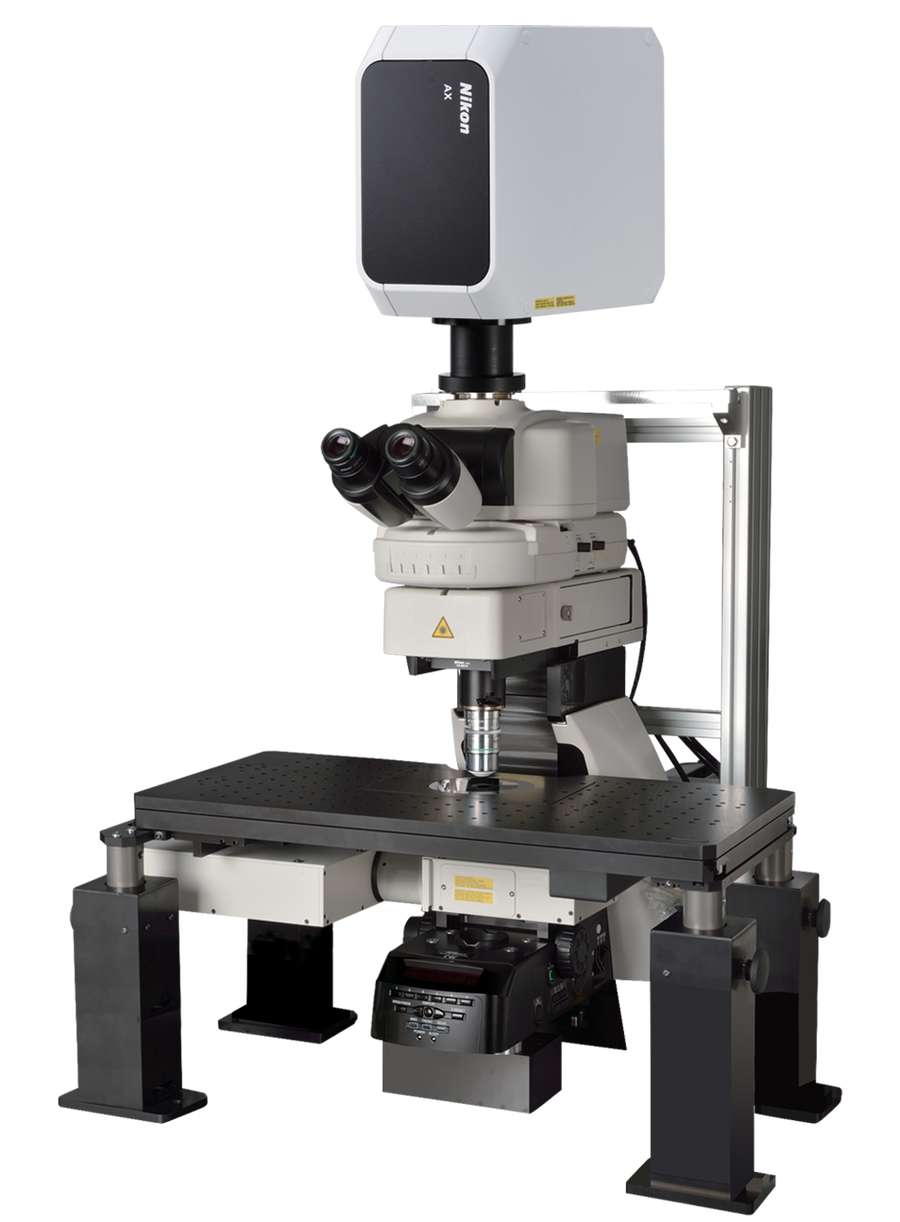

共聚焦成像

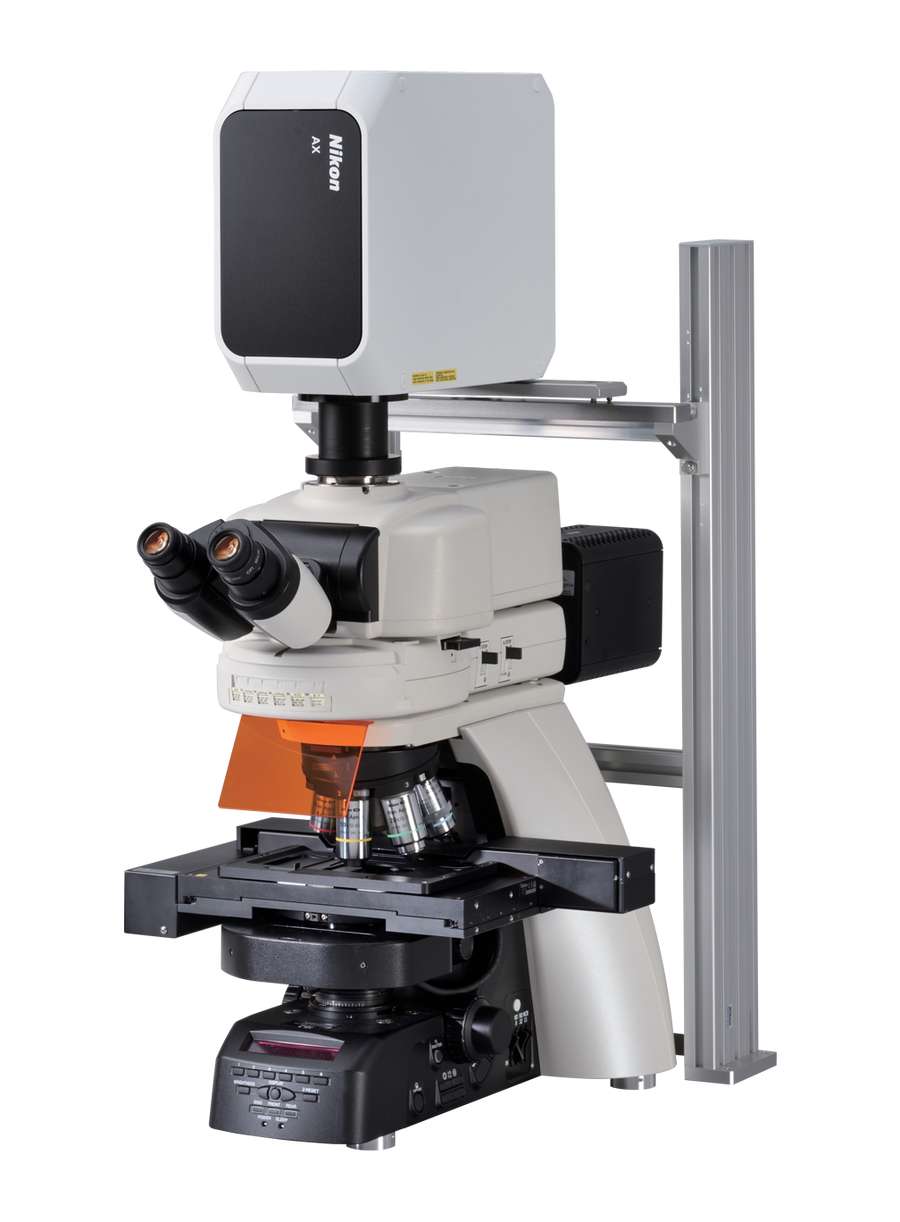

將 Ni-E 的高精度 Z 軸調焦機制與尼康的共聚焦顯微鏡系統相結合，可以對器官和細胞的三維結構進行高分辨率、高信噪比的成像。Ni-E 具有高度穩定的結構，適合安裝共聚焦掃描頭，并具備高光通量，可拍攝到明亮的共聚焦圖像。
 |  |
| Ni-E載物臺調焦型的組合示例 | Ni-E物鏡轉換器調焦型的組合示例 |
同時進行多通道成像
Ni 的靈活分層結構允許同時安裝后相機端口和落射熒光附件，從而能夠利用兩臺照相機同時采集兩個不同波長的圖像。這使得能夠在不分割 CCD/sCMOS 芯片的情況下，每個波長都以全畫幅拍攝高分辨率圖像。使用多個獨立相機進行采集，用戶可以為每個通道設制采集參數，從而高速獲得高靈敏度 FRET 圖像。
|
| Ni-E（物鏡轉換器調焦型）配置電動落射熒光照明器、電動聚光鏡和電動可調傾角式四目鏡筒 |
熒光標記標本的成像
與電動物鏡轉換器和電動落射熒光濾光塊轉盤組合使用，可以根據照相機設置（如曝光時間、照相機增益和時間間隔）自動控制每個單元，從而實現快速、高效的圖像采集。
使用 Ni-L/Ni-U 便捷遙控器可快速開關電動落射熒光濾光塊轉盤光閘，減少標本的光漂白。
|
| Ni-U組合 |
病理標本的自動成像
切換物鏡后，Ni-E 可以自動調節亮度到最佳，無需進行手動調節。通過控制電動 DSC 變焦端口的光學變焦，可以在保持圖像質量的情況下，拍攝到所需視角的圖像。
 |

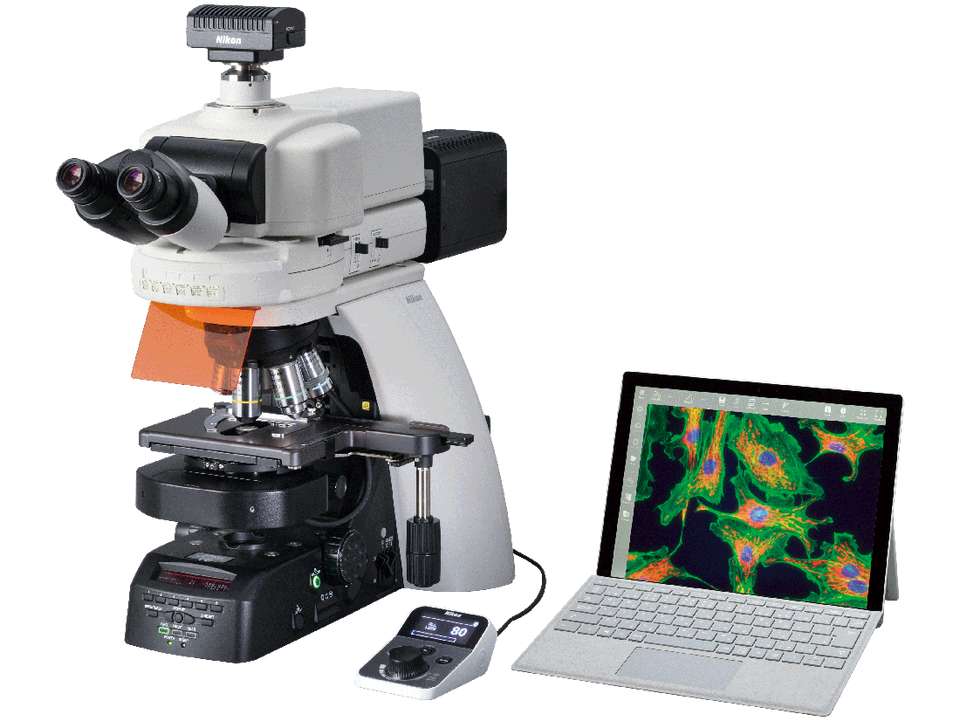

| Ni-E組合 |
Ni-E 提供顯微鏡全電動控制
可按照先前的設置自動控制與觀察有關的顯微鏡操作。Ni-E 為 全電動機型，適合在實驗中對光活化裝置和共聚焦系統等眾多設備進行綜合控制。
通過物鏡轉換自動調整
根據使用的物鏡放大倍數更改，聚光鏡、孔徑光闌、視場光闌和 ND 濾光片自動設置到合適位置。此外，手柄旋轉相對應的載物臺 XYZ 行程距離和齊焦距離偏差校正會自動調整。顯微鏡設置也可被手動調整。
再現觀察條件
可以將選定的觀察條件指定給各個按鈕，只需按一下按鈕即可進行更改。這在再現特定觀察條件時特別方便。
高精度電動對焦
Ni-E 的高精度 Z 焦點可提供與激光共聚焦顯微鏡一起使用所需的準確 Z 位置信息，并支持自動三維采集。獨立的粗調和細調旋鈕提高了操作的便利性。
出色的光學性能
納米結晶涂層技術
這種抗反射涂層由納米顆粒組成，應用于顯微鏡物鏡。它基于半導體制造技術，也用于尼康相機的鏡頭。涂層的粗糙海綿結構中的顆粒均勻排列，導致極低的反射率。
 |  |  |  |
| 沒有納米結晶覆蓋的表面 | 有納米結晶覆蓋的表面 |
CFI Plan Apochromat Lambda D 系列
該系列中的油鏡采用高折射率玻璃，具有對角線 25 mm 大視場，且全視野亮度均勻和高畫質，可有效采集無拼縫的圖像，支持大樣本宏觀成像。405 nm - 850 nm 寬波長范圍內實現了高透射率和色差校正，可獲取用于細胞核染色強度分析的可靠的定量數據。除適于明場與微分干涉觀察外，這些高 NA 物鏡也是熒光觀察與共聚焦觀察的合適之選。
水浸物鏡
非常適合觀察雙折射樣品，如膠原蛋白、淀粉樣蛋白和晶體。
CFI Apochromat NIR 40X W/60X W 物鏡具有較長的工作距離和較高的數值孔徑，可在近紅外波長范圍提供出色的透射率。軸向色差已經校正到近紅外范圍，可在 IR-DIC 時，對厚標本的細微結構進行高分辨率成像。
CFI75 Apochromat 25XC W 和 CFI Plan Achromat100XC W 物鏡具有高數值孔徑（1.10）、長工作距離（25XC W 為 2.00 mm，100XC W 為 2.50 mm）的特點，可在紅外區域校正色差。這些物鏡可以通過采用一種機制來補償在不同溫度和不同觀察深度下出現的球差變化，從而在厚標本深處的區域拍攝到清晰圖像。
均勻明亮的照明
內置“復眼”透鏡，可確保在任何放大倍率下，整個視野均勻明亮的照明。
消除熒光噪聲
尼康的噪聲終止機制用于落射熒光濾光塊轉盤和濾光塊中。通過消除濾光塊中的雜散光，可以顯著提高信噪比，從而以高對比度和亮度捕獲弱熒光信號的圖像。
操作極其簡便
符合人體工程學的觀察筒和載物臺手柄高度調節機構允許因人而異地調節到觀察時的舒適位置。顯微鏡底座節省空間，讓用戶最大程度地利用工作區域。遙控器使用簡單，便于操控電動配件。
簡單的數字成像
只需按下位于顯微鏡底座上的圖像拍攝按鈕，即可使用數字相機捕獲圖像。
 |

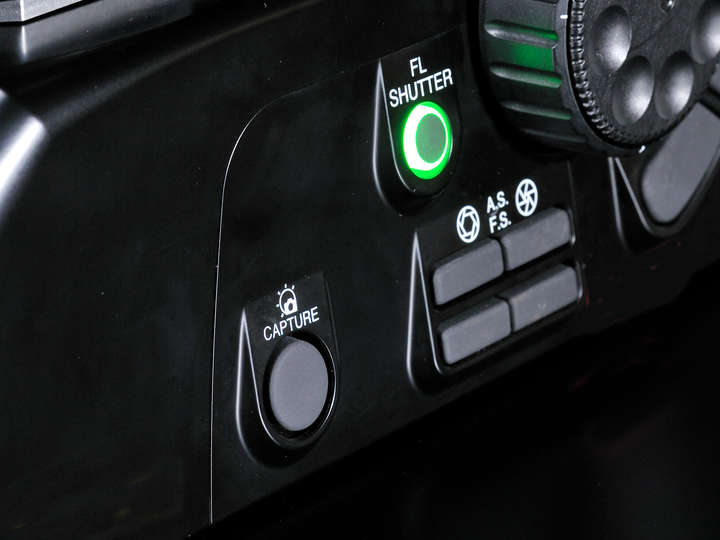

| 圖像拍攝按鈕 |
3D 人體工程學設計

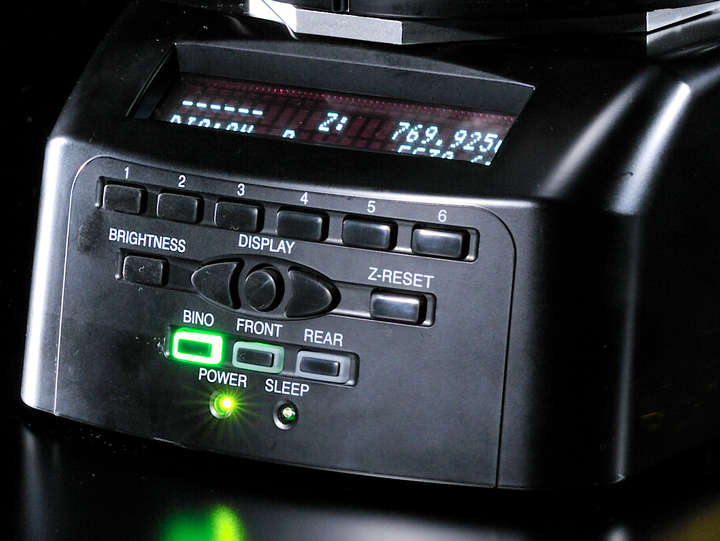

大多數顯微鏡控制都可以通過 Ni-E 前面易于觸及的按鈕進行操作。顯微鏡兩側的操作按鈕有一定的角度，以便在觀察期間進行直觀的觸摸式操作 。此外，顯微鏡還具有狀態顯示屏，可以輕松檢查當前的顯微鏡設置。
 | |
遙控器
使用 Ni-L/Ni-U 的簡易遙控器，可輕松控制各種電動配件。Ni-E 還具有操作感與實際顯微鏡相似的人體工學控制器，便于進行直觀的操作。
 |  |
| 人體工學控制器（Ni-E） | 簡易遙控器（Ni-L/Ni-U） |
| 型號 | Ni-E | Ni-E |
| 載物臺調焦型 | 物鏡轉換器調焦型 | |
| 光學系統 | CFI60 無限遠光學系統 | CFI60 和 CFI75 無限遠光學系統 |
| 調焦（從調焦點計算的行程） | 通過電動載物臺上/下移動 | 通過電動物鏡轉換器上/下移動 |
| （向上 2 mm/向下 13 mm） | （向上 13 mm/向下 2 mm） | |
| 內置線性編碼器，分辨率：0.025 μm 電動回退和重聚焦功能 同軸粗調焦/微調焦 | ||
| 照明 | 鹵素燈（12V 100W），高顯色性 LED 光源*1：50000 小時壽命*2（可選） · NI-ND-E 電動 ND 濾光片（可選） 內置復眼透鏡 內置 NCB11、ND8、ND32 濾光片（可拆卸，可再加裝一個濾光片）和散射片（不可拆卸） ND2 濾光片（選購件） | |
| 控制 | 透射光開/關開關、強度控制旋鈕（具有預設功能） 圖像拍攝按鈕 內置電動控制開關 · NI-ERG NI 人體工學控制器（可選） | |
| 電源設備 | NI-CTLA 外接電源控制盒A（用于鹵素燈）/NI-CTLA2 外接電源控制盒A2（用于 LED 燈） | |
| 目鏡（F.O.V. mm） | · CFI 10X ( 22 ) · CFI 12.5X ( 16 ) · CFI 15X ( 14.5 ) · CFI UW10X ( 25 ) | |
| 鏡筒 F.O.V. 22 mm （目鏡/端口） | · C-TB 雙目鏡筒 · C-TE2 人體工學雙目鏡筒（100/0，50/50 通過可選的 C-TEP2 DSC 端口、C-TEP3 DSC 端口 C-0.55X 或 C-TEPF2.5 DSC 端口 F2.5X），傾斜角度：10-30度，最多延長 40 mm | |
| 鏡筒 F.O.V. 25 mm*3（目鏡/端口） | · C-TF 三目鏡筒F（100/0，0/100） · C-TT 三目鏡筒T（100/0，20/80，0/100） | |
| · NI-TT2 四目傾斜鏡筒（目鏡/上端口/后端口：100/0/0，0/100/0，0/0/100），傾斜角度：15-35度 · NI-TT2-E 電動四目傾斜鏡筒 （目鏡/上端口/后端口：100/0/0，0/100/0，0/0/100） 傾斜角度：15-35度 | ||
| 端口（F.O.V.11 mm） | · C-TEP2 DSC 端口，用于符合人體工學的雙目鏡筒（帶 C 接口適配器，0.7X） · C-TEP3 DSC 端口 C-0.55X，用于符合人體工學的雙目鏡筒（帶 C 接口適配器，0.55X） · C-TEPF2.5 DSC 端口 F2.5X，用于符合人體工學的雙目鏡筒（帶 F 接口適配器，2.5X） · NI-BPU 后端口單元（帶 C 接口適配器，1.0X） · NI-RPZ DSC 變焦端口，用于四目鏡筒（帶 C 接口適配器，手動變焦，0.6X-2.0X） · NI-RPZ-E 電動 DSC 變焦端口，用于四目鏡筒 （帶 C 接口適配器，電動變焦，0.6X-2.0X） | |
| 臂 | · NI-SAM 標準臂 · NIE-CAM 接觸臂（用于電動/智能選件） | |
| 物鏡轉換器 (電動) | · NI-N7-E 電動七孔物鏡轉換器 · NI-ND6-E 電動 DIC 六孔物鏡轉換器 | — |
| 物鏡轉換器 (智能) | · NI-N7-I 智能七孔物鏡轉換器 | — |
| 物鏡轉換器 (手動) | · D-ND6 DIC 六孔物鏡轉換器 · C-N6 ESD 六孔物鏡轉換器 ESD · C-N6A 帶檢偏器插槽的六孔物鏡轉換器 | · FN-S2N 2位滑動式物鏡轉換器（用于 CFI60 物鏡） 2物鏡切換，可插入 DIC 滑塊 · FN-MN-H CFI75 固定器 （用于 CFI75 物鏡）可插入 DIC 滑塊 · FN-MN-H2 CFI90 固定器 （用于 CFI90 物鏡） |
| 載物臺 | · NIE-CSRR2 右手柄可旋轉陶瓷涂層載物臺，帶 2S 夾片 水平行程 78（X）x 54（Y）mm 手柄高度和扭矩可調 | · FN-3PS2 FN1 標準載物臺 水平行程 30（X）x 30（Y）mm |
| · NI-S-E 電動 XY 載物臺 分辨率：0.1 μm · NI-SH-D 培養皿支架（可選） | ||
| 輔助載物臺 | · NI-SSR 輔載物臺 （用于電動通用聚光鏡和轉式/電動載物臺） | · NI-SSF 調焦物鏡轉換器的輔助載物臺（用于 LWD 聚光鏡和 FN1 標準/電動載物臺） |
| 聚光鏡 (NA) (電動) | · NI-CUD-E 電動通用干式聚光鏡（0.88） 用于 DIC、相差、暗場觀察 安裝在 NI-SSR 輔助載物臺上 | — |
| 聚光鏡 (NA) (手動) | · NI-CUD 通用干式聚光鏡（0.88） · C-AB 阿貝聚光鏡（0.90） · C-AR 消色差聚光鏡（0.80） · C-DO 油式暗場聚光鏡（1.20-1.43） · C-DD 干式暗場聚光鏡（0.80-0.95） · C-AA 消色差/消球差聚光鏡（1.40） · C-SA 滑動式消色差聚光鏡 2-100X（0.90） · C-SW 搖出式消色差聚光鏡 1-100X（0.90/0.11） · C-SWA 搖出式消色差聚光鏡 2-100X（0.90/0.22） · C-LAR LWD 消色差聚光鏡（0.65） · D-CUO DIC 油式聚光鏡（1.40） | · FN-C LWD 聚光鏡（0.78） （用于 DIC 和斜射光照明） |
| 濾光塊轉盤 | 可安裝 6 個濾光塊，可用于所有轉盤的噪聲終止裝置 · NI-FLT6-E 電動落射熒光濾光塊轉盤 電動光閘，狀態確認功能*5 · NI-FLT6-I 智能落射熒光濾光塊轉盤 手動光閘，狀態確認功能*5 · NI-FLT6 落射熒光濾光塊轉盤 手動光閘 | |
| 光線分配設備 | · NI-FLEI-2 落射熒光附件 孔徑光闌和視場光闌（可調中/可拆卸） | |
| 落射照明光源 | · D-LEDI 熒光 LED 照明系統 | |
| 功耗 | 211 W （采用最大鹵素燈強度和安裝了整套電動選件時） | 96 W （采用最大鹵素燈強度和安裝了整套電動選件時） |
| 重量（近似值） | 29 kg （落射熒光配置，帶電動四目傾斜鏡筒） | 32 kg （落射熒光配置，帶電動四目傾斜鏡筒） |
*1 無法用于 IR-DIC 觀察。
*2 根據尼康的規定而估計的值。
*3 目鏡 FOV：當與雙層熒光濾光塊轉盤等擴展配置一起使用時，目鏡 FOV 為 22 mm。FOV 與成像端口的距離因型號而異。
*4 只能安裝在 NI-SS 輔助載物臺上。
*5 狀態確認功能：濾光片/物鏡轉換器等的狀態可以與拍攝的圖像一起記錄。也可以在電腦操作屏幕上顯示。
