創新性的大視野

隨著研究趨勢向大規模系統級方法發展，對更快數據采集和更高吞吐量能力的需求不斷增加。大靶面相機傳感器的開發和PC數據處理能力的提高促進了這種研究趨勢。Ti2具有25mm視野，提供了更高水平的可擴展性，使研究人員能夠真正最大化大靶面探測器的實用性，并在攝像頭技術繼續快速發展的同時，為其核心成像平臺提供面向未來的能力。

在大視野里提供明亮的照明

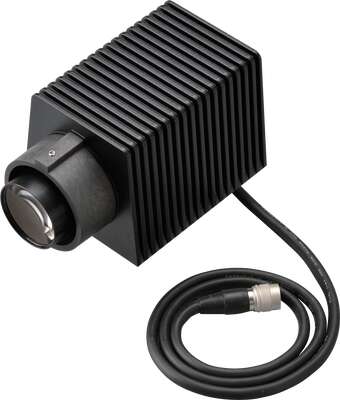

高功率LED可在Ti2的大視野范圍內提供明亮的照明，確保從高放大倍率DIC等要求苛刻的應用中獲得清晰、一致的結果。加入復眼透鏡的設計提供了從中央到邊緣的均勻照明，用于定量高速成像和拼大圖應用中圖像的無縫拼接。

專為大視野成像而設計的緊湊型落射熒光照明器，配備了石英復眼透鏡，可在包括紫外線在內的廣譜范圍內提供高透射率。具有硬涂層的大直徑熒光濾光片可提供具有高信噪比的大視野圖像。

大直徑觀察光學系統

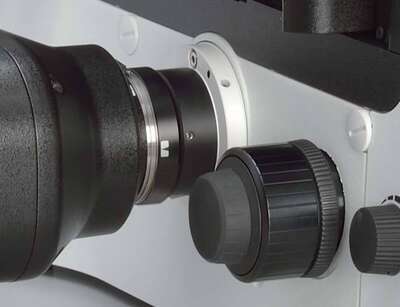

觀察光路的直徑已經擴大，以便在成像端口處實現25的視場數。由此產生的大視野能夠捕獲傳統光學器件大約兩倍的面積，使用戶能夠從大型傳感器（如CMOS探測器）中獲得更大性能。

大視野成像的物鏡

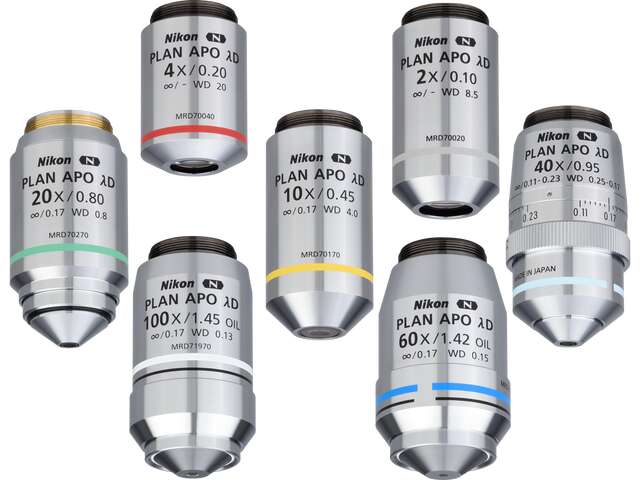

具有出色圖像平整度的物鏡可確保從中央到邊緣的高質量圖像。利用OFN25物鏡的最大潛力可顯著加速數據收集。

用于大容量數據采集的相機

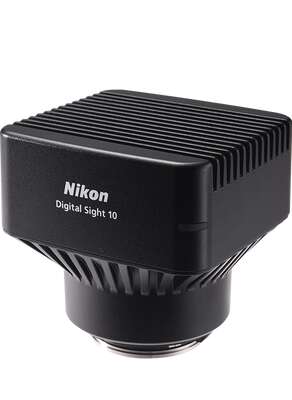

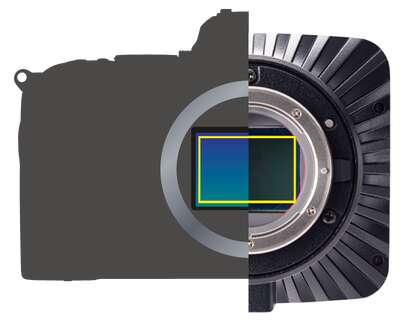

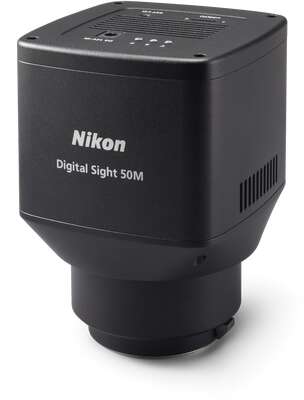

尼康FX格式F接口相機Digital Sight 50M和Digital Sight 10配備了最初為D-SLR專業相機開發的，特為研究而優化的CMOS圖像傳感器。可實現高速、高靈敏度的活細胞成像和Ti2大視野的有效利用。

出色的尼康光學系統

尼康的高精度CFI60無限遠光學器件，針對各種復雜的觀察方法而設計，因其出色的光學性能和堅固的可靠性而受到研究人員的高度評價。

切趾相差

尼康的切趾相差物鏡和可選擇的幅度濾光片可顯著提高對比度并減少光暈偽影，從而提供詳細的高清圖像。

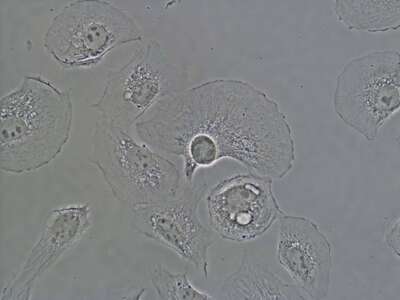

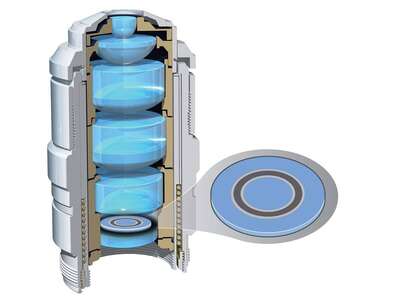

切趾相差板被納入APC目標	用CFI S Plan Fluor ELWD ADM 40XC物鏡拍攝BSC-1細胞

外部相差

電動外部相差系統使用戶能夠通過繞過使用相差物鏡的需要，將相差與落射熒光成像相結合，而不會影響熒光透射。例如，非常高數值孔徑的液浸物鏡可用于相差成像。使用這種外部相差系統，用戶可以輕松地將相差與其他成像模式相結合，包括如TIRF和激光光鑷應用的弱熒光成像。

內置相差環的目鏡底座 相差環 沒有相差環的物鏡	用CFI Apochromat TIRF 100XC Oil物鏡拍攝用GFP-α-微管蛋白標記的PTK-1細胞。 圖像來源：Wadsworth中心的Alexey Khodjakov博士研究科學家VI和教授

DIC (微分干涉相差)

尼康備受推崇的DIC光學元件可在整個放大倍率范圍內提供均勻清晰細致的圖像，并具有高分辨力和對比度。DIC棱鏡針對每個物鏡單獨定制，為每個樣品提供高質量的DIC圖像。

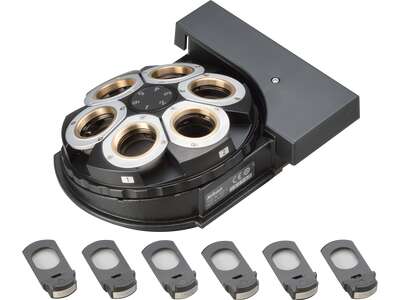

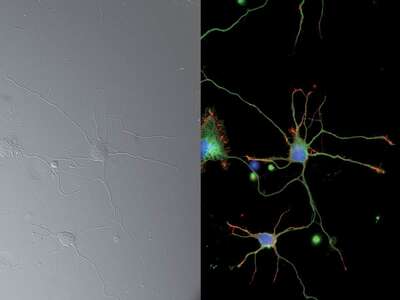

與物鏡相匹配的DIC棱鏡安裝在物鏡轉盤中	DIC和落射熒光圖像： 用CFI Plan Apochromat Lambda 60XC物鏡和DS-Qi2相機拍攝的25mm視野的神經元圖像（DAPI、Alexa Fluor? 488、羅丹明-鬼筆環肽） 圖像來源：西北大學尼康成像中心的Josh Rappoport。 樣品來源： 西北大學的S. Kemal、B. Wang和R. Vassar。

NAMC（尼康調制反差）

這是一種塑料兼容的高對比度成像技術，適用于諸如卵母細胞的未染色的透明樣品。NAMC提供具有陰影投射外觀的偽三維圖像。用戶可以容易地為每個樣品調整對比度的方向。

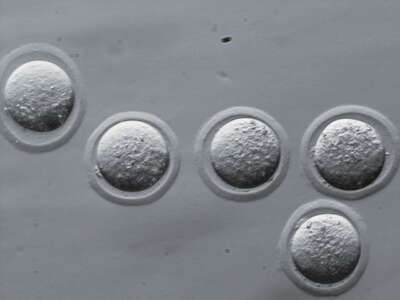

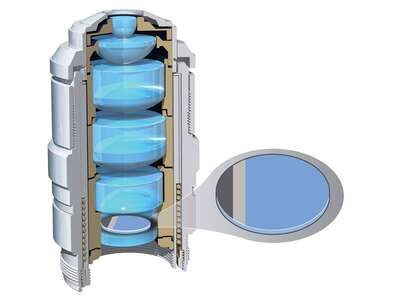

NAMC物鏡包含可旋轉調制器	NAMC圖像： 用CFI S Plan Fluor ELWD NAMC 20XC物鏡拍攝的小鼠胚胎

自動校正環

樣品厚度、蓋玻璃厚度、樣品中的折射率分布和溫度的變化可導致球差和圖像扭曲。高質量的物鏡通常配備校正環以補償這些變化。并且校正環的精確調節對于實現高分辨力、高對比度圖像是至關重要的。這款新型自動校正環采用諧波驅動和自動校正算法，使用戶可以輕松實現精確的校正環調整，以每次都能實現物鏡的合適性能。

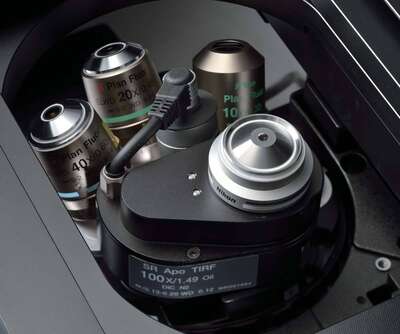

諧波驅動機構，用于校正環運動的高精度控制	超分辨率圖像（DNA PAINT）： 用CFI Apochromat TIRF 100XC Oil物鏡拍攝表達α-微管蛋白（綠色）和TOMM-20（品紅色）的CV-1細胞。

落射熒光

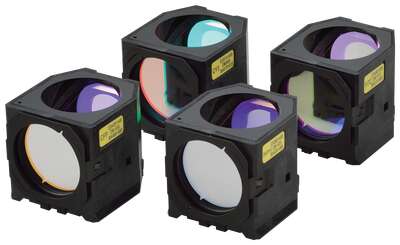

Lambda系列物鏡采用尼康的納米結晶涂層技術，非常適合要求高、低信號、多通道熒光成像，需要在寬波長范圍內進行高透射和像差校正。結合提供改進熒光檢測和雜散光對策（如噪聲終結器）的新型熒光過濾立方體，Lambda系列物鏡證明了它們在弱信號觀測（如單分子成像）甚至基于發光的應用中的能力。

發光圖像： HeLa細胞表達基于BRET的鈣指示劑蛋白Nano-lantern（Ca2 +）。 樣品來源：大阪大學科學與工業研究所長Takeharu Nagai教授。

Volume Contrast

Volume Contrast利用一系列在不同Z軸深度捕獲的無標記明場圖像來重構相位分布圖像。

Volume Contrast圖像便于細胞的識別，為自動計數和面積分析提供方便。由于該方法利用了明場成像，因此VC能夠?qū)?xì)胞進行實時無損的分析，適用于各種應用。（僅適用于TI2-E）。

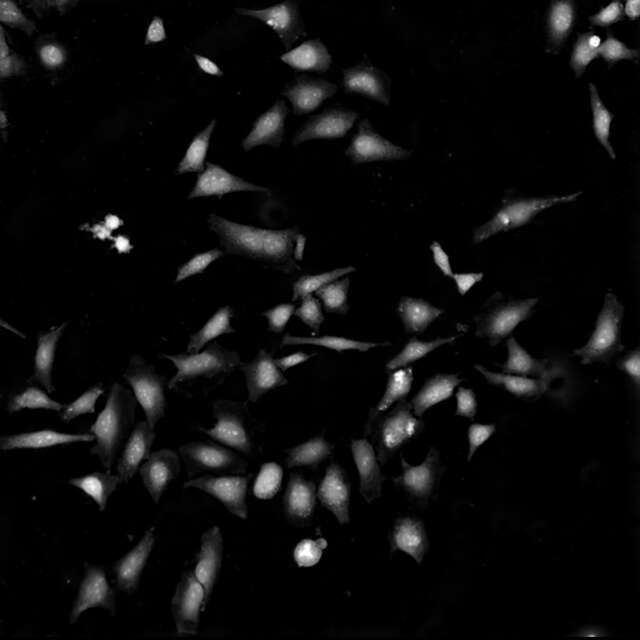

使用CFI S Plan Fluor ELWD 20XC成像的HeLa細胞

Volume Contrast特征

從無標記樣品中準確識別細胞，用于自動細胞計數和面積測量。

消除半月效應對細胞鑒定的影響

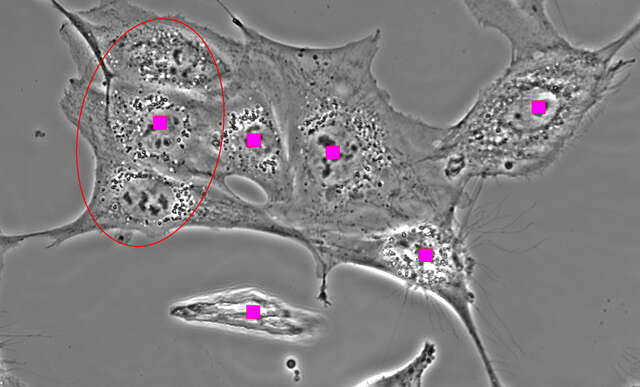

由于半月效應，相差圖像在培養孔邊緣受到不良影響。VC避免了這一影響，使培養孔邊緣的細胞能夠被清晰地識別，從而增加了細胞計數精度并改進了統計數據。

對焦

即使是成像環境中溫度和振動的最輕微變化也會極大地影響對焦穩定性。Ti2使用靜態和動態測量消除了焦點漂移，以便在長時間的實驗中實現納米級和微觀世界的忠實可視化。

為實現高穩定性（Ti2-E）而重新進行的機械設計

為了提高對焦穩定性，Z軸驅動和PFS自動對焦機構都經過了全面的重新設計。

新的Z軸調焦機構較小，位于物鏡轉盤附近，可更大限度地減少振動。即使采用擴展（雙層光路）配置，它仍然保留在物鏡轉盤附近，確保所有應用的穩定性。

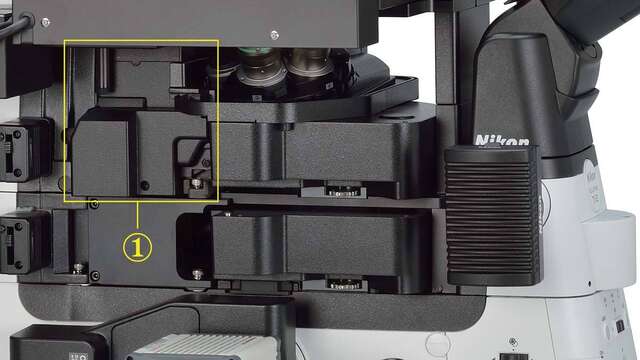

① 使在擴展配置中，高穩定性Z軸調焦機構仍保持與物鏡轉盤相鄰

聚焦系統（PFS）的探測器部分已從物鏡轉盤上拆下，以減少物鏡轉盤上的機械負載。這種新設計還可以更大限度地減少熱傳遞，從而有助于實現更穩定的成像環境。為此，Z軸驅動電機的功耗也降低了。這些機械重新設計相結合，形成了穩定的成像平臺，非常適合單分子成像和超分辨率應用。

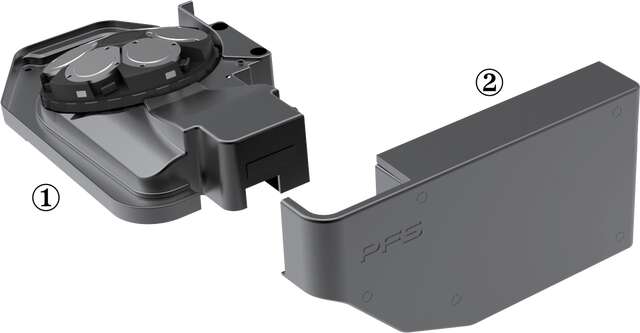

即使在擴展配置中，高穩定性Z軸調焦機構仍保持與物鏡轉換器相鄰。 ① PFS物鏡轉換器 ② PFS測量單元

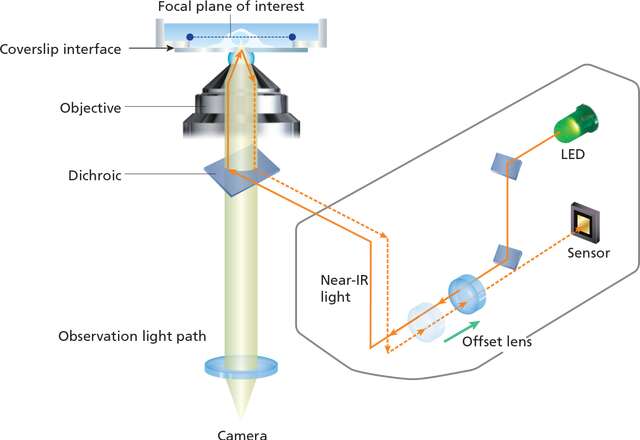

使用PFS進行實時焦點校正：簡單 出色

對焦系統（PFS）可自動校正由溫度變化和機械振動引起的焦點漂移，這可能是由多種因素引起的，包括向樣品中添加試劑和多位置成像。

PFS通過實時檢測和跟蹤蓋玻片表面的位置來保持焦點。出色的光學偏移技術使用戶可以輕松地將焦點保持在偏離蓋玻片表面的所需位置。PFS通過內置線性編碼器和高速反饋機制自動連續保持對焦，即使在長期復雜的成像任務中也能提供高度可靠的圖像。

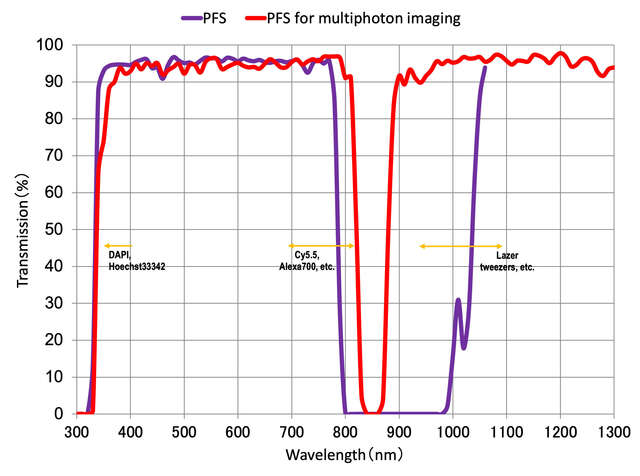

PFS兼容廣泛的應用，從涉及塑料培養皿的常規實驗到單分子成像和多光子成像。它還兼容從紫外到紅外的各種波長，這意味著它可用于多光子和光鑷應用。

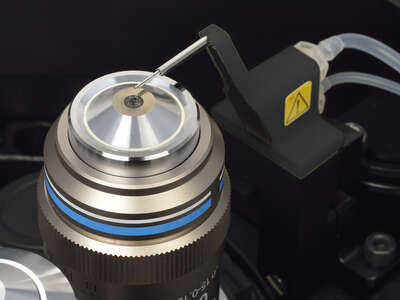

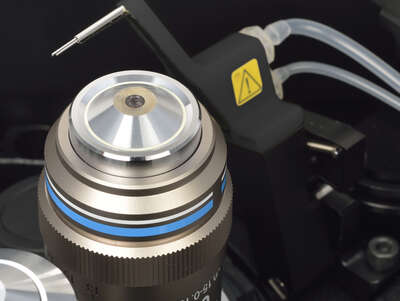

物鏡自動補水裝置

使用新的物鏡自動補水裝置可以提高使用PFS和水鏡的長期成像性能。物鏡自動補水裝置自動將適量純水施加于物鏡的頂部，防止實驗過程中浸水變干和溢出。它與所有類型的水鏡兼容，有助于在長時間內穩定地提供高分辨率、高對比度和像差校正的延時圖像。

Compatible objectives

• CFI Apochromat LWD Lambda S 20XC WI




• CFI Apochromat Lambda S 40XC WI




• CFI Apochromat LWD Lambda S 40XC WI




• CFI Plan Apochromat VC 60XC WI




• CFI Plan Apochromat IR 60XC WI




• CFI SR Plan Apochromat IR 60XC WI




• CFI SR Plan Apochromat IR 60XAC WI




精度高，質量好DIC (微分干涉相差)輔助向?qū)?/span>

不再需要用戶記憶復雜的顯微鏡對準和操作程序。Ti2集成了來自傳感器的數據，可指導您完成這些步驟，減少用戶的操作錯誤，并使研究人員能夠?qū)Ｗ⒂谒麄兊臄?shù)據。

連續顯示 顯微鏡狀態

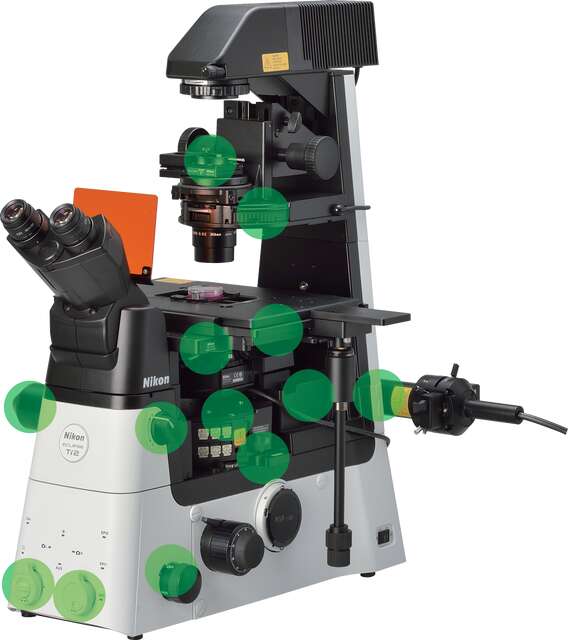

一系列內置傳感器可檢測和傳遞顯微鏡中各種組件的狀態信息。使用計算機獲取圖像時，所有狀態信息都記錄在元數據中，因此您可以輕松調用采集條件和/或檢查配置錯誤。

此外，內置的相機允許用戶查看后焦平面，便于校準相差環和DIC的消光十字。它還為TIRF等應用提供了激光安全對準方法。

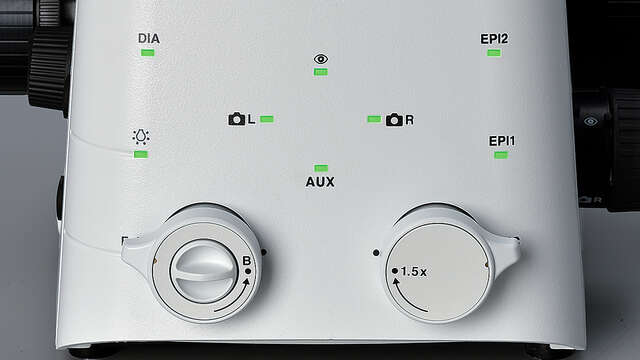

顯微鏡狀態可在平板中查看，也可通過顯微鏡前面的指示燈顯示，可在暗房中輕松確認設備狀態。

操作步驟向?qū)?/span>

Ti2的輔助向?qū)Чδ転轱@微鏡操作提供了交互式逐步指導?？梢栽谄桨咫娔X或PC上查看輔助指南，并集成來自內置傳感器和內置攝像頭的實時數據。輔助向?qū)е荚趲椭脩敉瓿蓪?shí)驗設置和故障排除的校準程序。

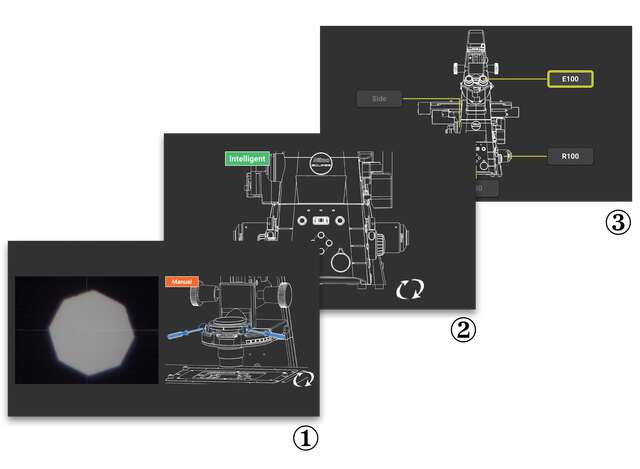

①將視場光闌圖像移到視場中央 ②從光路上取下Bertrand透鏡 ③選擇觀察口

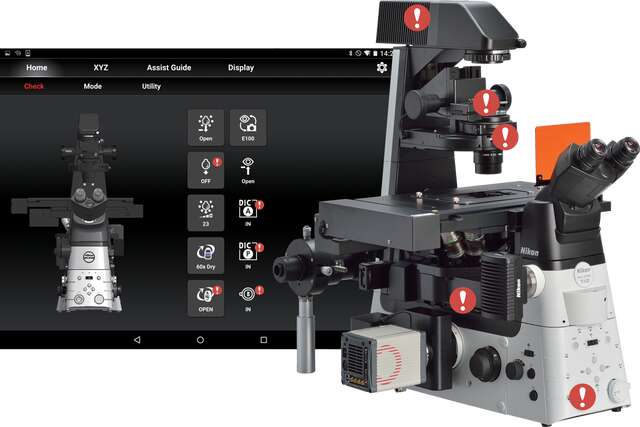

自動檢測錯誤 Ti2-E/A

檢查模式支持用戶在平板電腦或PC上輕松確認所有正確的顯微鏡組件是否適合他們選擇的觀察方法。當未實現所需的觀察方法時，此功能消除了通常故障排除所需的時間和精力。當涉及多個用戶時，該功能特別有利，因?yàn)槊總€用戶都有可能對顯微鏡設置進行意外的改變。自定義檢查程序也可以預先編程。

直觀的操作

Ti2經過全面的重新設計，從整體設計到每個按鈕和開關的選擇和放置，為用戶帶來終極體驗。即使在黑暗中，控制也很容易使用，在黑暗中進行大多數成像實驗。Ti2提供直觀、輕松的用戶界面，因此研究人員可以專注于數據，而不是顯微鏡控制。

精心設計的顯微鏡控制布局

所有按鈕和開關的位置都基于它們控制的照明類型。控制透射觀察的按鈕位于顯微鏡的左側，控制落射熒光觀察的按鈕位于右側?？刂瞥Ｒ姴僮鞯陌粹o位于前面板上。這種分區的使用提供了易于記憶的布局，這是在暗室中操作顯微鏡時的理想特征。

① 往復式切換 (Ti2-E)

設計中融入了往復式切換，用于控制熒光濾光片轉盤和物鏡轉盤等設備。這些類型的開關模仿手動旋轉這些設備的感覺，以實現直觀的控制?？梢詫⒏郊庸δ芙Y(jié)合到這些往復式切換中，使得單個開關可以操作多個相關設備。例如，用于熒光濾光片轉盤的往復式切換不僅旋轉轉盤，而且當用戶按下開關時也打開和關閉熒光快門。還可以對這些開關進行編程以操作發射濾光片轉盤和外部相差單元。

② 編程功能按鈕 (Ti2-E/A)

位置便利的功能按鈕支持自定義用戶界面。用戶可以從100多種功能中進行選擇，包括控制快門等電動設備，甚至通過I/O端口向外部設備輸出信號，以進行觸發采集。通過存儲每個電動設備的設置，能夠即時改變觀察方法的模式功能也可以分配給這些按鈕。

③ 調焦旋鈕 (Ti2-E)

調焦加速按鈕和PFS接合按鈕設置在調焦旋鈕附近。由于它們的不同形狀，這兩個按鈕很容易通過觸摸識別。調焦速度根據使用物鏡自動調整，通過保持理想的調焦速度實現無壓力操作

使用操縱桿和平板電腦進行直觀控制

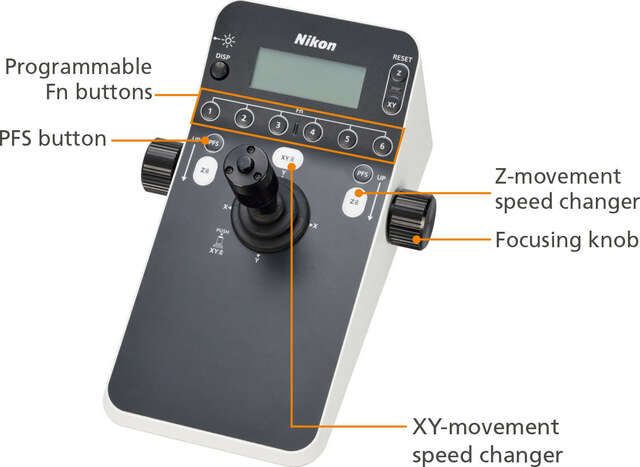

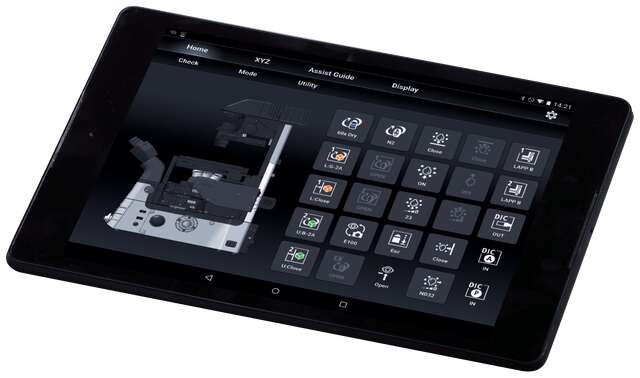

Ti2操縱桿不僅控制載物臺的移動，還控制顯微鏡的大部分電動功能，包括PFS活動。它可以顯示XYZ坐標和顯微鏡組件的狀態，為用戶遠程控制顯微鏡提供了一種有效的手段。Ti2的電動功能也可以通過平板電腦控制，通過無線局域網連接到顯微鏡，為顯微鏡控制提供了一個通用的圖形界面。
