突破性的研究級體視顯微鏡

分子生物學和發育生物學等科學領域之間的傳統界限正在迅速消失，研究人員試圖將分子水平的研究結果與細胞、組織和生物個體研究結果聯系起來，包括分子生物學、細胞生物學、神經生物學、胚胎學、發育生物學和系統生物學等領域?qū)膯渭?xì)胞到整個生物體研究成像系統的需求日益增長。

基于以上背景，尼康研發了新型的體視顯微鏡，它具備18：1的高變倍比、高分辨能力以及出色的熒光效果。

較高的變倍比，可實現高分辨率宏觀到微觀觀察和成像

創新光學系統提供18:1的變倍比（變倍范圍為0.75x - 13.5x）。即使是使用1x物鏡， SMZ18也能拍攝整個35mm的培養皿，同時呈現出顯微細節。

尼康變倍系統提供更高的成像分辨率和功能多樣性

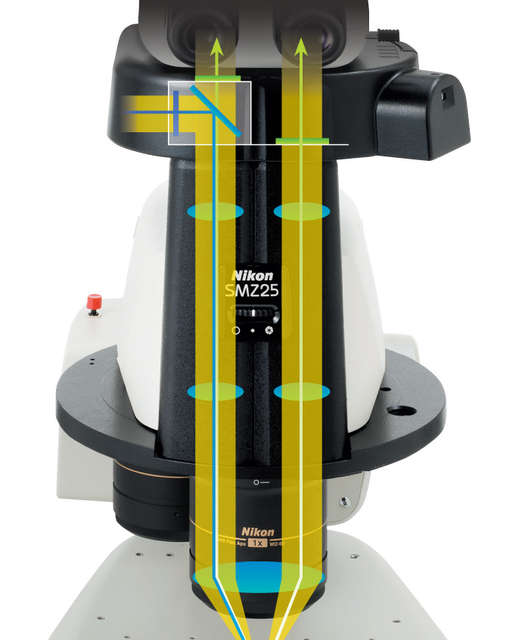

體視顯微鏡突破傳統設計，變倍系統會隨著變倍系數的變化而自動改變兩個光軸之間的距離。光軸距離的變化使得不同變倍系數時進入光路的光都是較大的，這樣使得觀察者能獲得更清晰明亮的圖像，以及較小的像差影響。此外，這一突破性的光學設計使所有這些功能都集中在一個緊湊的變倍體內，也實現了人體工程學的儀器設計理念。

在體視顯微鏡上出色分辨率

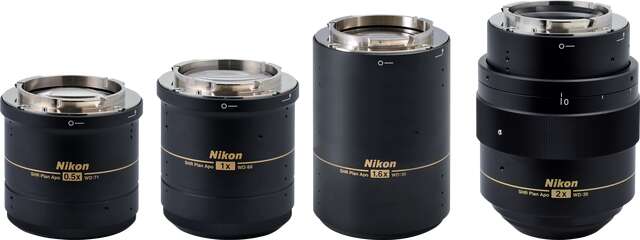

SHR 平場復消色差系列物鏡提供1100LP / mm的高分辨力（使用SHR 平場復消色差2X物鏡變倍比時的觀察值）和逼真色彩的絢麗圖像。

通過分辨率圖表比較分辨率和色差

SMZ18	傳統模式

在低放大倍率范圍內增強亮度和均勻照明

SMZ18體視顯微鏡在落射熒光附件上使用了復眼透鏡。這種創新設計在低倍率下也能確保明亮均勻的照明，從而在大視野范圍內實現出色的亮度均勻性。

常規的落射熒光附件 亮度不均勻	新的落射熒光附件 復眼透鏡使得整個照明視野均勻明亮

改進的光學系統確保更佳的信噪比和清晰明亮的熒光圖像

尼康新開發的光學系統即使在高倍率下亦可顯著提高信噪比，更佳的信噪比讓拍攝細胞分裂成為可能，而這很難通過傳統體視顯微鏡做到。

GFP和RFP表達的秀麗隱桿線蟲在體熒光和OCC斜射照明圖像 (SMZ25， SHR 平場復消色差2X物鏡， 3X變焦倍率） 圖像由哥倫比亞大學Julie C. Canman博士提供

光學性能得到改善的變倍體

尼康采用短波長、高透射的透鏡成功地優化了熒光圖像信號并降低了圖像中的噪聲。 SMZ18結合新型落射熒光附件，具有比傳統熒光體視顯微鏡更出色的熒光檢出能力。

Digital Sight數碼成像系列和NIS-Elements分析軟件確保顯微數碼成像功能的多樣性

通過使用Digital Sight數碼相機和NIS-Elements分析軟件或Digital Sight數碼相機和DS-L4以及顯微鏡，可輕松獲取所需信息，例如Z軸驅動器位置、變倍系數、物鏡、濾光塊和透射光亮度。

NIS-Elements成像分析軟件

適用于所有系統的軟件：NIS-Elements是尼康的旗艦級成像軟件，可與尼康的體視顯微鏡系統SMZ25和SMZ18配合使用。NIS-Elements可實現廣泛的數碼成像功能。

多通道（多色）

可以結合其他成像方法（例如OCC或明場）捕獲多個熒光通道。

單張采集的熒光圖片	多色熒光圖像疊加效果

時間序列

使用NIS-Elements輕松設置時間序列成像實驗。

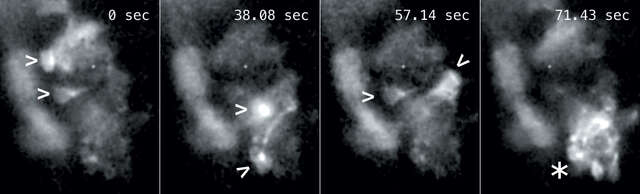

鈣成像：活斑馬魚內部表達GCaMP的神經元的時間序列成像，顯示單個神經元在不同時間點的放電（箭頭）。最后一個時間點展示了整個神經元放電的情況（星號）。

景深擴展（EDF）

在不同焦面處拍攝Z軸序列的高清晰度圖像，通過景深擴展功能合成全聚焦圖像。

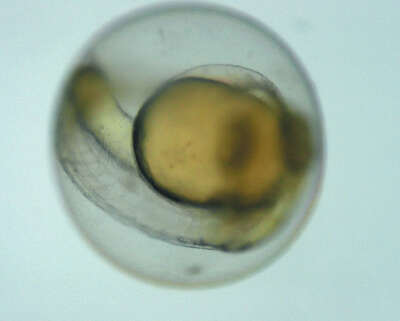

選擇焦距內區域（白色方框），生成一個全聚焦圖像斑馬魚胚胎（ SMZ25， SHR Plan Apo 2x物鏡， 3.4x變焦倍率） 圖像由RIKEN腦科學研究所，腦進化科學研究組，基因進化調控實驗室Hisaya Kakinuma博士提供。

方便使用的OCC斜射照明

內置OCC照明器的新型LED 透射光底座具有產生熱量少，功耗極低，使用壽命長等特點，使用該照明器可以增強標本的對比度，例如胚胎的表面觀察。

傳統透射光照明器	OCC照明器
斑馬魚胚胎（ SMZ18， SHR 平場復消色差1X物鏡， 5X變倍比） 圖像由埼玉大學腦科學研究所Junichi Nakai博士提供

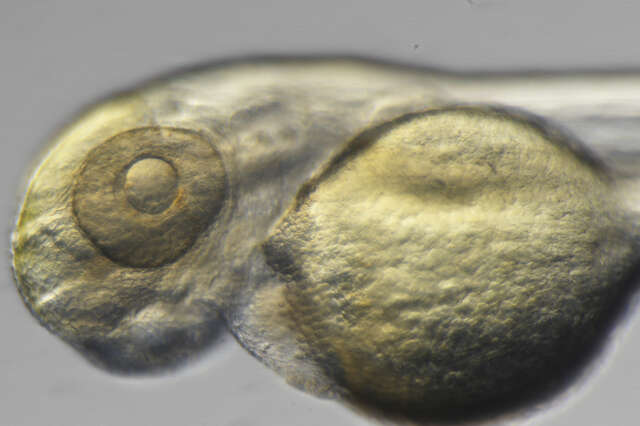

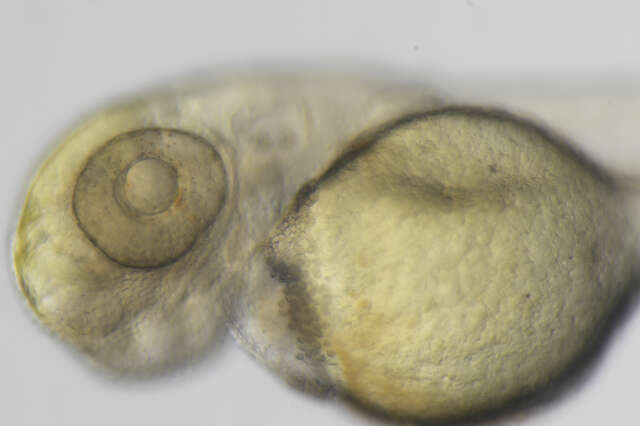

可以使用滑桿控制OCC照明器，通過滑桿上的指示刻度，用戶可以獲取先前的照明位置信息。另外，OCC板可以從前側或后側插入到照明單元中，從而可以觀察到不同陰影方向的圖像。

OCC照明器

什么是OCC照明？

OCC是oblique coherent contrast（斜射干涉相襯）的縮寫，是尼康新開發的一種傾斜式照明方法。相比直接從下方照明的傳統透射照明， OCC照明從傾斜方向?yàn)闃颖咎峁┱彰?，有利于呈現透明無色樣品的對比度。

Examples of OCC images

OCC照明	傳統透射照明
秀麗隱桿線蟲，SHR Plan Apo 1X，放大倍率為13.5X，SMZ18，P-DSF32光纖投射照明 圖像來源：Keio大學科學技術中心化學系 Yoshiaki Furukawa副教

OCC照明	傳統透射照明
1天的斑馬魚胚胎，SHR Plan Apo 1X，放大倍率為8X，SMZ18，P-DSF32光纖透射照明

OCC照明	傳統透射照明
孵化后2天的斑馬魚，SHR Plan Apo 1X，放大倍率為13.5X，SMZ18，P-DSF32光纖透射照明 圖片提供：Hitoshi Okamoto醫學博士，決策科學RIKEN腦科學中心神經環路動力學實驗室（CBS

同軸數碼成像

使用P2-RNI2智能物鏡轉盤，只需滑動物鏡，即可輕松進行雙光路位置（立體視覺）和單光路位置（同軸成像）的切換。使用單光路位置可實現較高清晰度的數碼成像。
